產品介紹/Product

金屬環墊

所屬分類：金屬墊片
編　　號：3120005035
規　　格：詳細規格面議
型　　號：詳細型號面議
產品價格：面議


BX型金屬環墊	RX型金屬環墊	八角形金屬環墊


金屬接口環墊	金屬透鏡墊	橢圓形金屬環墊

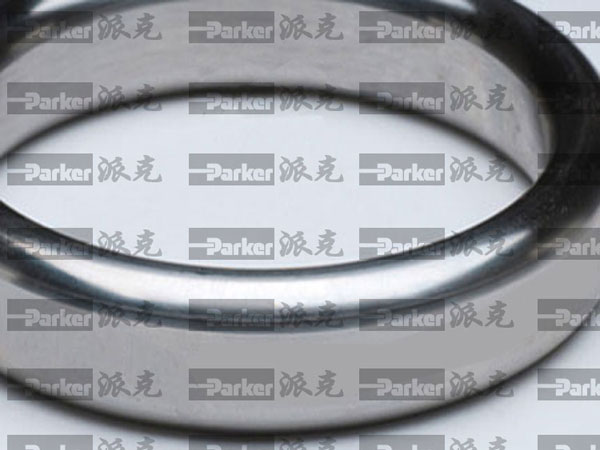

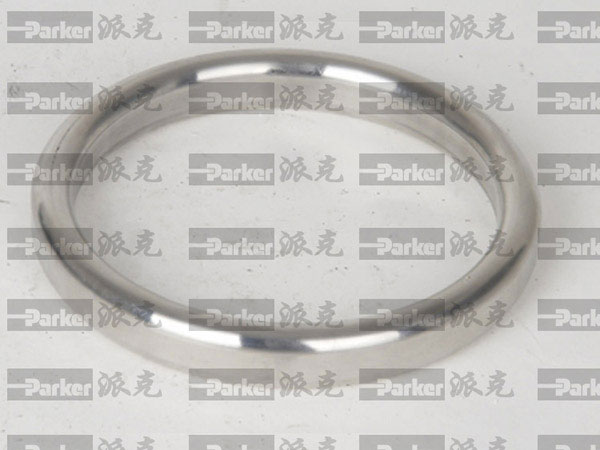

橢圓形金屬環墊
這種金屬環墊是用金屬材料由鍛造及熱處理和機械加工成截面形狀為橢圓型的實體金屬墊片，具有徑向自緊密封作用，是標準的R型金屬環墊的一種，其作用原理是是靠墊片與法蘭梯型槽的內外面（主要是外側面）的接觸，并通過壓緊從而形成密封作用。
橢圓形金屬環墊安裝在法蘭面的梯型環槽內，當擰緊連接螺栓時，受軸向壓縮與上下梯型槽帖緊，產生塑性變形，形成一環狀密封帶，建立初始密封。升壓后，在介質壓力的作用下，使環墊徑向擴張。墊片與梯形槽的斜面更加帖緊，產生自緊作用。但是，介質壓力的升高同樣會使法蘭和連接螺栓變形，造成成密封面間的相對分離，墊片密封比相對下降，因而，環墊可以認為是半自緊密封。
橢圓型環墊與法蘭槽是線接觸，密封性能好，但加工精度要求高，因而制造成本較高，同時選用橢圓型金屬環墊材質硬度應低于法蘭面15~20HB,而且建議不要重復使用。
橢圓形金屬環墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
應用范圍： 通常應用于高溫高壓蒸氣，氣體，溶劑的管法蘭，塔槽，壓力容器，高速接合面，高溫高壓閥，蓋。石油天然氣工業中的井口裝置和采油樹上的密封
金屬環墊最早來源于美國，在20世紀20年代最早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。

橢圓形金屬環墊材料材質選擇：

材料	最大硬度		標示	溫度℃
材料	Brinell HB	Rocknell HB	標示	Min	Max
Soft Iron	90	56	P	-40	540
Low C/S	120	68	S	-60	500
SS410	170	86	S410	-40	850
SS304	160	83	S304	-250	540
SS316	160	83	S316	-200	815
SS347	160	83	S347	-200	870
4-6%Cr,0.5% Mo,	130	72	F5	-40	650
Copper	80	--	C	-100	315
Aluminum	35	--	A	-200	425
Inconel 600	150	78	Y	-100	1095
Inconel 825	150	78	W	-100	1095
Monel 400	150	78	M	-100	760
Titanium	215	77	T	-200	540
Nikel 200	110	58	N	-200	760
Hastelloy B2	230	121	X1	-100	1095
Hastelloy C276	210	110	X2	-100	1095

橢圓形金屬環墊的尺寸極限偏差：

尺寸名稱	代號	極限偏差
環墊的節徑	P	±0.18
環墊的寬度	A	±0.20
環墊的高度	H	±0.4¹
八角形環墊的底面寬度	C	±0.2
角度23°		±0.5°
環墊的圓角半徑	R	±0.4
1）只要環墊的任意兩點之高度差不超過0.4mm環墊高度（H）的極限偏差可為+1.2mm

橢圓形金屬環墊主要性能參數：

墊片系數	m=5.50-6.50
墊片使用壓力	≤42MPa
墊片使用溫度	-196℃-1000℃
最小預緊比壓	y=126.6-182.8MPa

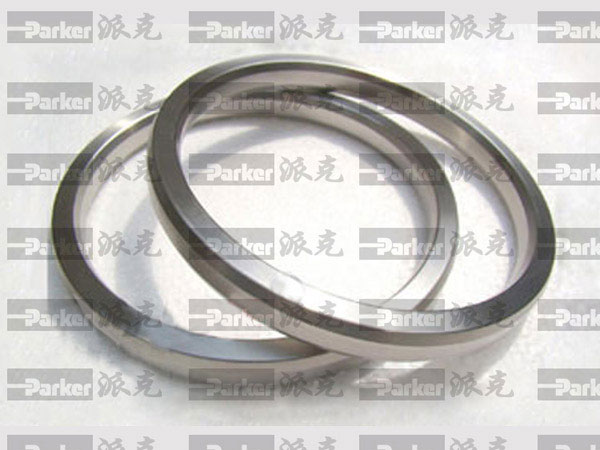

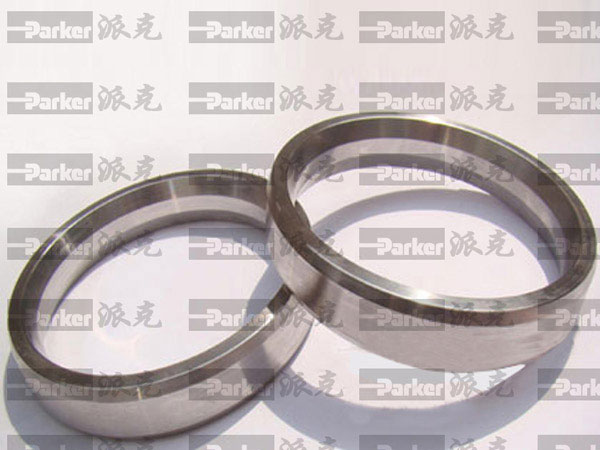

八角形金屬環墊
這種金屬環墊是用金屬材料由鍛造及熱處理和機械加工成截面形狀為八角型的實體金屬墊片，具有徑向自緊密封作用，是標準的R型金屬環墊的一種，其作用原理是是靠墊片與法蘭梯型槽的內外面（主要是外側面）的接觸，并通過壓緊從而形成密封作用。
八角形金屬環墊安裝在法蘭面的梯型環槽內，當擰緊連接螺栓時，受軸向壓縮與上下梯型槽帖緊，產生塑性變形，形成一環狀密封帶，建立初始密封。升壓后，在介質壓力的作用下，使環墊徑向擴張。墊片與梯形槽的斜面更加帖緊，產生自緊作用。但是，介質壓力的升高同樣會使法蘭和連接螺栓變形，造成成密封面間的相對分離，墊片密封比相對下降，因而，環墊可以認為是半自緊密封。
八角形金屬環墊與法蘭槽相配主要是面接觸，與橢圓形環墊相比雖然不易與法蘭槽達到密合，但卻能再次使用，并且因截面是由直線構成容易加工。同時選用八角形金屬環墊材質硬度應低于法蘭面15~20HB。
八角形金屬環墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
八角形金屬環墊應用范圍： 通常應用于高溫高壓蒸氣，氣體，溶劑的管法蘭，塔槽，壓力容器，高速接合面，高溫高壓閥，蓋。石油天然氣工業中的井口裝置和采油樹上的密封
金屬環墊最早來源于美國，在20世紀20年代最早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。

金屬環墊的主要結構形式：

八角形金屬環墊材料材質選擇：

材料 最大硬度 標示 溫度℃

Brinell HB Rocknell HB Min Max

Soft Iron 90 56 P -40 540

Low C/S 120 68 S -60 500

SS410 170 86 S410 -40 850

SS304 160 83 S304 -250 540

SS316 160 83 S316 -200 815

SS347 160 83 S347 -200 870

4-6%Cr,0.5% Mo, 130 72 F5 -40 650

Copper 80 -- C -100 315

Aluminum 35 -- A -200 425

Inconel 600 150 78 Y -100 1095

Inconel 825 150 78 W -100 1095

Monel 400 150 78 M -100 760

Titanium 215 77 T -200 540

Nikel 200 110 58 N -200 760

Hastelloy B2 230 121 X1 -100 1095

Hastelloy C276 210 110 X2 -100 1095

八角形金屬環墊的尺寸極限偏差：

尺寸名稱 代號 極限偏差

環墊的節徑 P ±0.18

環墊的寬度 A ±0.20

環墊的高度 H ±0.4¹

八角形環墊的底面寬度 C ±0.2

角度23° ±0.5°

環墊的圓角半徑 R ±0.4

1）只要環墊的任意兩點之高度差不超過0.4mm環墊高度（H）的極限偏差可為+1.2mm

八角形金屬環墊主要性能參數：

墊片系數
　 m=5.50-6.50

墊片使用壓力 ≤42MPa

墊片使用溫度 -196℃-1000℃

最小預緊比壓 y=126.6-182.8MPa

RX型金屬環墊
這種金屬環墊是用金屬材料由鍛造及熱處理和機械加工成截面形狀為RX型的實體金屬墊片，具有徑向自緊密封作用，是特殊的八角形金屬環墊的一種，其作用原理是靠墊片與法蘭梯型槽的內外面（主要是外側面）的接觸，并通過壓緊從而形成密封作用。
RX型金屬環墊安裝在法蘭面的梯型環槽內，當擰緊連接螺栓時，受軸向壓縮與上下梯型槽帖緊，產生塑性變形，形成一環狀密封帶，建立初始密封。升壓后，在介質壓力的作用下，使環墊徑向擴張。墊片與梯形槽的斜面更加帖緊，產生自緊作用。但是，介質壓力的升高同樣會使法蘭和連接螺栓變形，造成成密封面間的相對分離，墊片密封比相對下降，RX型金屬環墊是屬于壓力自緊型環墊。
某些尺寸的RX型環墊應有貫通環截面的壓力通孔。
RX型金屬環墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
應用范圍： 通常應用于高溫高壓蒸氣，氣體，溶劑的管法蘭，塔槽，壓力容器，高速接合面，高溫高壓閥，蓋。石油天然氣工業中的井口裝置和采油樹上的密封
金屬環墊最早來源于美國，在20世紀20年代最早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。

RX型金屬環墊材料材質選擇：

材料	最大硬度		標示	溫度℃
材料	Brinell HB	Rocknell HB	標示	Min	Max
Soft Iron	90	56	P	-40	540
Low C/S	120	68	S	-60	500
SS410	170	86	S410	-40	850
SS304	160	83	S304	-250	540
SS316	160	83	S316	-200	815
SS347	160	83	S347	-200	870
4-6%Cr,0.5% Mo,	130	72	F5	-40	650
Copper	80	--	C	-100	315
Aluminum	35	--	A	-200	425
Inconel 600	150	78	Y	-100	1095
Inconel 825	150	78	W	-100	1095
Monel 400	150	78	M	-100	760
Titanium	215	77	T	-200	540
Nikel 200	110	58	N	-200	760
Hastelloy B2	230	121	X1	-100	1095
Hastelloy C276	210	110	X2	-100	1095

RX型金屬環墊的尺寸極限偏差：

尺寸名稱	代號	極限偏差
環墊的節徑	P	±0.13
環墊的寬度	A	+0.20
環墊的高度	H	+0.4
RX型環墊的底面寬度	C	+0.15
角度23°		±0.3°
環墊的圓角半徑	R	±0.5

RX型金屬環墊主要性能參數：

墊片系數	m=5.50-6.50
墊片使用壓力	≤70MPa
墊片使用溫度	-196℃-1000℃
最小預緊比壓	y=126.6-182.8MPa

BX型金屬環墊
這種金屬環墊是用金屬材料由鍛造及熱處理和機械加工成截面形狀為BX型的實體金屬墊片，具有徑向自緊密封作用，是特殊的八角形金屬環墊的一種，其作用原理是靠墊片與法蘭梯型槽的內外面（主要是外側面）的接觸，并通過壓緊從而形成密封作用。
BX型金屬環墊安裝在法蘭面的梯型環槽內，當擰緊連接螺栓時，受軸向壓縮與上下梯型槽帖緊，產生塑性變形，形成一環狀密封帶，建立初始密封。升壓后，在介質壓力的作用下，使環墊徑向擴張。墊片與梯形槽的斜面更加帖緊，產生自緊作用。但是，介質壓力的升高同樣會使法蘭和連接螺栓變形，造成成密封面間的相對分離，墊片密封比相對下降，BX型金屬環墊是屬于壓力自緊型環墊。
某些尺寸的BX型環墊應有貫通環截面的壓力通孔。
BX型金屬環墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
應用范圍： 通常應用于高溫高壓蒸氣，氣體，溶劑的管法蘭，塔槽，壓力容器，高速接合面，高溫高壓閥，蓋。石油天然氣工業中的井口裝置和采油樹上的密封
金屬環墊最早來源于美國，在20世紀20年代最早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。

BX型金屬環墊材料材質選擇：

材料 最大硬度 標示 溫度℃

Brinell HB Rocknell HB Min Max

Soft Iron 90 56 P -40 540

Low C/S 120 68 S -60 500

SS410 170 86 S410 -40 850

SS304 160 83 S304 -250 540

SS316 160 83 S316 -200 815

SS347 160 83 S347 -200 870

4-6%Cr,0.5% Mo, 130 72 F5 -40 650

Copper 80 -- C -100 315

Aluminum 35 -- A -200 425

Inconel 600 150 78 Y -100 1095

Inconel 825 150 78 W -100 1095

Monel 400 150 78 M -100 760

Titanium 215 77 T -200 540

Nikel 200 110 58 N -200 760

Hastelloy B2 230 121 X1 -100 1095

Hastelloy C276 210 110 X2 -100 1095

BX型金屬環墊的尺寸極限偏差：

尺寸名稱 代號 極限偏差

環墊的節徑 P ±0.18

環墊的寬度 A +0.20
0

環墊的高度 H +0.20
0

RX環墊的底面寬度 C +0.20
0

角度23° ±0.15°

環墊的圓角半徑 R ±0.4

BX型環墊上所有23°角的平面，其表面粗糙度應不大于0.8μm

BX型金屬環墊主要性能參數：

墊片系數
　 m=5.50-6.50

墊片使用壓力 ≤150MPa

墊片使用溫度 -196℃-1000℃

最小預緊比壓 y=126.6-182.8MPa

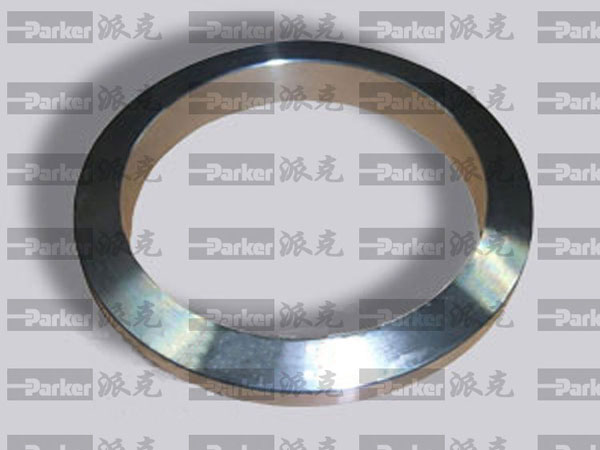

金屬透鏡墊
高壓管道連接中，廣泛使用透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線變成環帶，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，墊片制造成本較高，加工也較困難。

金屬透鏡墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
金屬透鏡墊應用范圍： 我國通用機械行業現行角式高壓閥門端法蘭，采用透鏡墊密封，其適用公稱壓力為16.0～32.0Mpa；公稱通徑為3～200mm；使用溫度為－30～200℃，常用于高壓含氫含酸介質的密封。
金屬環墊最早來源于美國，在20世紀20年代最早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。

金屬透鏡墊材料材質選擇：

材料	最大硬度		標示	溫度℃
材料	Brinell HB	Rocknell HB	標示	Min	Max
Soft Iron	90	56	P	-40	540
Low C/S	120	68	S	-60	500
SS410	170	86	S410	-40	850
SS304	160	83	S304	-250	540
SS316	160	83	S316	-200	815
SS347	160	83	S347	-200	870
4-6%Cr,0.5% Mo,	130	72	F5	-40	650
Copper	80	--	C	-100	315
Aluminum	35	--	A	-200	425
Inconel 600	150	78	Y	-100	1095
Inconel 825	150	78	W	-100	1095
Monel 400	150	78	M	-100	760
Titanium	215	77	T	-200	540
Nikel 200	110	58	N	-200	760
Hastelloy B2	230	121	X1	-100	1095
Hastelloy C276	210	110	X2	-100	1095

金屬透鏡墊的尺寸極限偏差：

尺寸名稱	代號	極限偏差
環墊的節徑	P	±0.18
環墊的寬度	A	+0.20 0
環墊的高度	H	+0.20 0
金屬透鏡墊的底面寬度	C	+0.20 0
角度23°		±0.15°
環墊的圓角半徑	R	±0.4
金屬透鏡墊上所有23°角的平面，其表面粗糙度應不大于0.8μm

金屬透鏡墊主要性能參數：

墊片系數	m=5.50-6.50
墊片使用壓力	≤32MPa
墊片使用溫度	-196℃-1000℃
最小預緊比壓	y=126.6-182.8MPa
